Conosci il principio di base della misurazione della temperatura della termocoppia?

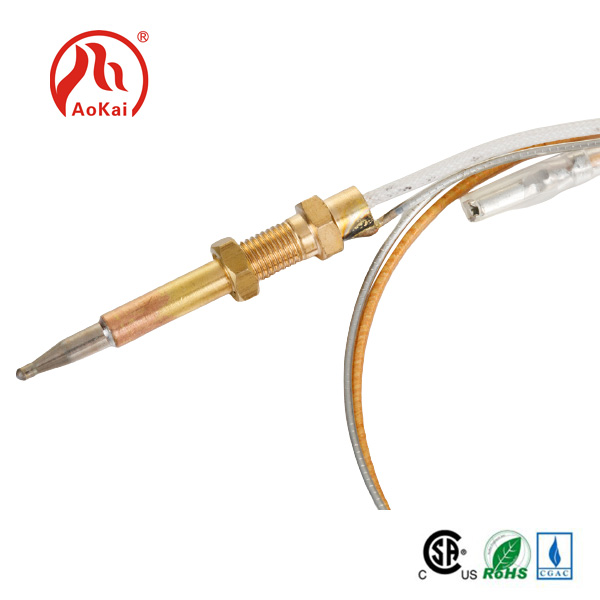

La ricerca e lo sviluppo di gran parte dell'attrezzatura del modulo di acquisizione della temperatura più venduto sul mercato si basa sul principio della tecnologia della termocoppia.Termocoppiaè un elemento di rilevamento della temperatura e uno strumento primario che misura direttamente la temperatura e converte il segnale di temperatura in un segnale potenziale termoelettrico, che viene quindi convertito nella temperatura del mezzo misurato attraverso uno strumento elettrico.

Il principio di base della misurazione della temperatura della termocoppia è che due conduttori di materiali diversi formano un ciclo chiuso. Quando c'è un gradiente di temperatura ad entrambe le estremità, una corrente passerà attraverso il ciclo. Al momento, esiste un potenziale termoelettrico tra le due estremità, che è il cosiddetto effetto Seebeck.

I due conduttori omogenei di diversi componenti sono termocoppie. L'estremità con una temperatura più alta è l'estremità di lavoro e l'estremità con una temperatura più bassa è l'estremità libera. L'estremità libera è di solito a una temperatura costante. Secondo la relazione funzionale tra potenziale termoelettrico e temperatura, viene realizzata una tabella di graduazione della termocoppia; La tabella di laurea si ottiene quando la temperatura dell'estremità libera è 0 ℃. Diverse termocoppie hanno tabelle di laurea diverse.

Quando un terzo materiale metallico è collegato atermocoppiaLoop, fintanto che la temperatura delle due giunzioni del materiale è la stessa, il potenziale termoelettrico generato dalla termocoppia rimarrà invariata, cioè non sarà influenzato dal terzo metallo collegato al ciclo. Pertanto, quando si misura la temperatura della termocoppia, è possibile collegare uno strumento di misurazione. Dopo aver misurato il potenziale termoelettrico, è possibile conoscere la temperatura del mezzo misurato. La termocoppia salda due conduttori o semiconduttori A e B di materiali diversi per formare un ciclo chiuso.

Quando due conduttori di diversi componenti sono collegati ad entrambe le estremità per formare un ciclo, quando la temperatura della giunzione è diversa, nel ciclo verrà generata una forza elettromotiva. Questo fenomeno è chiamato effetto termoelettrico e questa forza elettromotiva è chiamata potenziale termoelettrico.TermocoppieUsa questo principio per misurare la temperatura. Tra questi, l'estremità usata direttamente per misurare la temperatura del mezzo è chiamata estremità di lavoro e l'altra estremità è chiamata estremità fredda; L'estremità fredda è collegata allo strumento di visualizzazione o allo strumento di abbinamento e lo strumento di visualizzazione indicherà il potenziale termoelettrico generato dalla termocoppia. La termocoppia è in realtà un convertitore di energia che converte l'energia termica in energia elettrica e utilizza il potenziale termoelettrico generato per misurare la temperatura. Per il potenziale termoelettrico della termocoppia, si devono notare diversi problemi.

1. Il potenziale termoelettrico della termocoppia è la differenza della funzione di temperatura ad entrambe le estremità della termocoppia, non la funzione della differenza di temperatura ad entrambe le estremità della termocoppia;

2. La dimensione del potenziale termoelettrico generato dalla termocoppia non ha nulla a che fare con la lunghezza e il diametro della termocoppia quando il materiale della termocoppia è uniforme, ma solo con la composizione del materiale della termocoppia e la differenza di temperatura ad entrambe le estremità;

3. Quando viene determinata la composizione del materiale dei due fili della termocoppia della termocoppia, la dimensione del potenziale termoelettrico della termocoppia è correlata solo alla differenza di temperatura della termocoppia; Se la temperatura dell'estremità fredda della termocoppia viene mantenuta costante, il potenziale termoelettrico della termocoppia è solo una funzione a valori singoli della temperatura di lavoro.
